بررسی ارت سنج کلمپی فلوک در تست ارت بدون قطع مدار

مروری تخصصی بر تکنولوژی کلمپی

تست ارت بدون قطع مدار یکی از حیاتی‌ترین راهکارهای مانیتورینگ سیستم‌های حفاظتی در صنایع برق و اتوماسیون به شمار می‌رود. برای سال‌ها مهندسان تأسیسات ناچار بودند برای تست سلامت چاه ارت، شینه‌های ارتینگ را از مدار خارج کنند؛ فرآیندی که متوقف کردن خطوط تولید، از کار افتادن دیتاسنترها و بروز خطرات جبران‌ناپذیر ناشی از قطع حفاظتی را به دنبال داشت. با پیدایش تکنولوژی کلمپی (Clamp-on / Stakeless Method)، ارزیابی پایداری شبکه زمین بدون توقف فرآیندهای صنعتی و بدون نیاز به کوبیدن میخ‌های کمکی به واقعیتی روزمره تبدیل شده است.

اصول فیزیکی و سازوکار تست ارت بدون قطع مدار (Stakeless Method)

فناوری تست کلمپی بر پایه القای الکترومغناطیسی درون یک حلقه جریان بسته (Closed Loop) عمل می‌کند. در دهانه کلمپ این تجهیزات، دو هسته فرومغناطیسی (Ferromagnetic Core) مستقل از یکدیگر قرار گرفته‌اند:

1. هسته القاگر ولتاژ (Voltage Excitation Core): یک ولتاژ متناوب سینوسی با فرکانسی خاص و کنترل‌شده به هادی زمین القا می‌کند.
2. هسته حسگر جریان (Current Sensing Core): شدت جریان چرخشی القاشده در حلقه زمین را با تفکیک بالا اندازه می‌گیرد.

دستگاه طبق قانون اهم، مقدار مقاومت حلقه را محاسبه می‌کند. این سازوکار باعث می‌شود اپراتور بدون تماس مستقیم یا قطع اتصال هادی، در سریع‌ترین زمان ممکن وضعیت مسیر هدایت زمین را ارزیابی نماید.

سازوکار پیشرفته ارت سنج کلمپی فلوک در محیط‌های پرنویز

محیط‌های صنعتی سنگین آکنده از نویزهای سوئیچینگ، درایوهای فرکانس متغیر (VFD) و جریان‌های سرگردان هستند. اگر پردازشگر دستگاه توانایی جداسازی سیگنال اصلی را نداشته باشد، ارقام نمایش‌داده‌شده خطای بالایی خواهند داشت.

ارت سنج کلمپی فلوک (به‌ویژه سری پیشرفته 1630) با تکیه بر پردازش سیگنال دیجیتال (DSP) و استفاده از فیلترهای بالاگذر و پایین‌گذر، سیگنال تست تزریق‌شده را از اعوجاج هارمونیکی شبکه تفکیک می‌کند. همچنین بهره‌گیری از دهانه کلمپ تقویت‌شده، یکنواختی شار مغناطیسی را حفظ کرده و رانش حرارتی (Thermal Drift) را در طول اندازه‌گیری‌های پیاپی به صفر نزدیک می‌سازد.

تحلیل رفتار امپدانس حلقه زمین و چالش‌های مسیرهای موازی

درک ماهیت نتایج در تست ارت بدون قطع مدار مستلزم شناخت ساختار امپدانس است. مقاومت حلقه زمین یک کمیت DC خالص نیست؛ بلکه از مؤلفه‌های سلفی، خازنی، مقاومت ویژه خاک (Soil Resistivity) و کیفیت اتصالات مکانیکی تشکیل یافته است.

شرط اصلی موفقیت این تست، وجود مسیرهای موازی متعدد (Parallel Return Paths) است:

• اگر سیستم دارای چندین چاه یا نقطه اتصال متصل‌به‌هم باشد، مقاومت معادل مسیر برگشت بسیار کوچک خواهد بود. در این سناریو، عدد نمایش‌داده‌شده بیانگر مقاومت دقیق الکترود تحت تست است.
• در مقابل، اگر سیستم ارتینگ به‌صورت تک‌الکترود منفرد (Isolated Electrode) اجرا شده باشد، حلقه بسته‌ای شکل نگرفته و نمی‌توان از این شیوه استفاده کرد. در چنین شرایطی، متدهای کلاسیک افت پتانسیل (Fall of Potential) یا روش سه‌سیمه توصیه می‌شود.

استانداردهای مرجع بین‌المللی: IEEE 81 و IEC 60364

استانداردهای جهانی برای ارزیابی و صحه‌گذاری سیستم‌های حفاظتی الزامات شفافی دارند:

• استاندارد IEEE 81: راهنمای رسمی اندازه‌گیری امپدانس و پتانسیل زمین است که روش بدون میخ کمکی (Stakeless Method) را با تشریح محدودیت‌ها و ملاحظات مسیرهای موازی تعریف کرده است.
• استاندارد IEC 60364: حدود مجاز مقاومت اتصال به زمین را برای سامانه‌های ولتاژ پایین و تابلوهای صنعتی تبیین می‌کند و تدابیر کاهش شوک الکتریکی را شرح می‌دهد.
• استاندارد NFPA 70 (NEC): حداکثر مقاومت ۲۵ اهم را برای تک‌الکترودها الزام کرده است؛ هرچند در صنایع نفت، گاز و نیروگاه‌ها مقادیر مطلوب عموماً کمتر از ۱ اهم در نظر گرفته می‌شود.

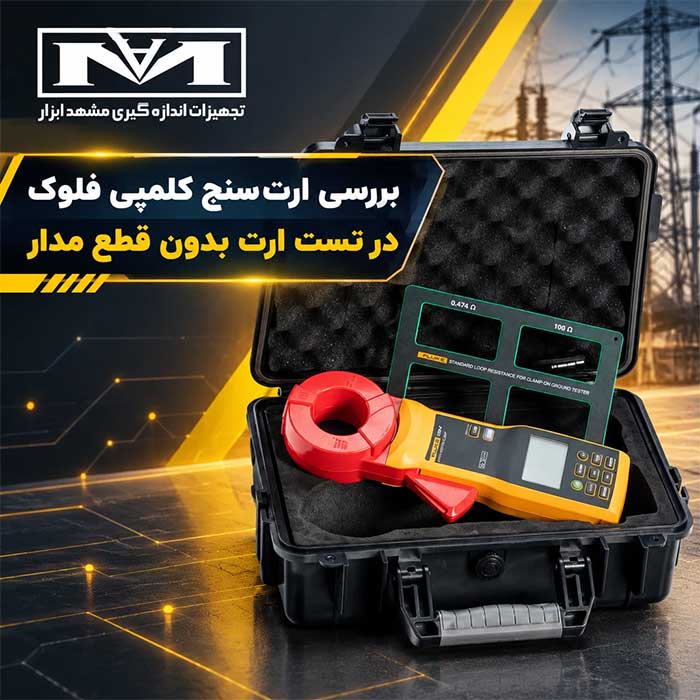

بررسی تخصصی ارت سنج کلمپی فلوک مدل FLUKE 1630-2 FC

تستر کلمپی Fluke 1630-2 FC پرچمدار بی‌رقیب تست‌های بدون قطعی است. این دستگاه علاوه بر مقاومت حلقه، توانایی اندازه‌گیری جریان‌های نشتی متناوب (AC Leakage Current) با حساسیت بالا را دارد؛ مزیتی که عیوب پنهان ایزولاسیون را بدون نیاز به باز کردن هادی‌ها آشکار می‌سازد.

جدول مشخصات فنی ارت سنج Fluke 1630-2 FC

راهنمای ۵ گام کلیدی در اجرای تست ارت بدون قطع مدار

برای دریافت داده‌های تکرارپذیر و مطابق استاندارد در سایت‌های صنعتی، پایبندی به ۵ گام عملیاتی زیر ضروری است:

1. بازرسی و تنظیف فیزیکی سطوح کلمپ: اطمینان حاصل کنید که دهانه فک‌های مغناطیسی کلمپ عاری از گردوغبار، ذرات فلزی یا زنگ‌زدگی باشد؛ بسته نشدن کامل فک‌ها خطای فاحشی در القای میدان ایجاد می‌کند.
2. شناسایی ساختار شبکه زمین: بررسی کنید که نقطه تست، بخشی از یک لوپ دارای مسیرهای موازی باشد و جریان برگشتی مسدود نباشد.
3. اندازه‌گیری و پایش اولیه جریان نشتی: پیش از خواندن مقاومت، حالت دستگاه را روی سنجش جریان قرار دهید. حضور جریان‌های نشتی غیرعادی بالای چند آمپر نشانگر نقص در عایق‌بندی است و باید علت آن پیش از تست ریشه‌یابی شود.
4. تست مقاومت حلقه: کلمپ را با زاویه ۹۰ درجه حول هادی قرار داده و بدون اعمال کشش روی کابل، مقدار را ثبت نمایید.
5. مستندسازی و آرشیو داده‌ها: نتایج تست را ثبت کرده و با سوابق فصول پیشین مقایسه کنید؛ افزایش تدریجی مقاومت نشانه فرسایش صفحه ارت یا خشکی رطوبت خاک است.

نقش مانیتورینگ منظم در ایمنی واحدهای فرآیندی

اجرای منظم تست ارت بدون قطع مدار مستقیماً ضریب ایمنی پرسنل و طول عمر بردهای الکترونیکی حساس را افزایش می‌دهد. در زمان بروز صاعقه یا اتصال کوتاه، اگر مقاومت مسیر بالا باشد، ولتاژ گام و تماس (Step & Touch Potential) به سطوح مرگ‌بار می‌رسد. علاوه بر این، در محیط‌های دارای زون‌های خطر انفجاری (Hazardous Areas) مانند واحدهای تقطیر نفت و گاز، پایش مداوم بدون ایجاد جرقه یا قطعی، اصلی‌ترین ضامن مهار الکتریسیته ساکن محسوب می‌شود.
