کاربردها و دقت ابزارهای موقعیت‌یابی جهانی در پروژه‌های زیرساختی و صنعتی

سیستم موقعیت‌یابی جهانی (GPS)، که در ابتدا برای اهداف نظامی و ناوبری توسعه یافت، امروزه به یک ستون فقرات حیاتی در مجموعه‌ای وسیع از کاربردهای غیرنظامی، به‌ویژه در عرصه نقشه‌برداری صنعتی و مهندسی تبدیل شده است. در این میان، تجهیزات تولیدشده توسط شرکت Garmin به دلیل تخصص ویژه در تولید دستگاه‌های قابل‌حمل، مقاوم و با رابط کاربری مناسب، جایگاه ویژه‌ای در میان متخصصان این حوزه پیدا کرده‌اند. این مقاله تخصصی به بررسی عمیق ساختار، عملکرد، و قابلیت‌های فنی دستگاه‌های GPS Garmin، به‌ویژه در زمینه پروژه‌های صنعتی عظیم، می‌پردازد. مهندسان و مدیران فنی پروژه‌های زیرساختی، معدنی، ساختمانی و نفت‌وگاز به‌خوبی می‌دانند که دقت موقعیت‌یابی، پایداری سیگنال و مقاومت فیزیکی تجهیزات در شرایط سخت محیطی، عوامل تعیین‌کننده موفقیت هر عملیات میدانی است. دستگاه‌های Garmin به طور خاص برای پاسخگویی به این نیازهای حیاتی طراحی شده‌اند. هدف اصلی ما در این تحلیل، فراتر رفتن از جنبه‌های صرفاً ناوبری این دستگاه‌ها و تمرکز بر قابلیت‌های اندازه‌گیری و جمع‌آوری داده‌های مکانی با دقت بالا در مقیاس صنعتی است. این تجهیزات، که در دامنه‌ای از مدل‌های دستی ساده تا نمونه‌های پیشرفته‌تر با قابلیت‌های ژئودتیک محدود عرضه می‌شوند، ابزارهایی کلیدی برای پیاده‌سازی طرح‌ها، کنترل کیفی عملیات خاکی و پایش جابه‌جایی سازه‌ها محسوب می‌گردند. استفاده از GPS در مقایسه با روش‌های سنتی نقشه‌برداری، همچون دوربین‌های توتال‌استیشن و تئودولیت‌ها، مزایایی نظیر سرعت بالاتر در جمع‌آوری داده، کاهش خطای انسانی در قرائت زوایا و فواصل، و امکان کارکرد در شرایط دید محدود یا فواصل طولانی را فراهم می‌آورد. با این حال، استفاده مؤثر از این فناوری مستلزم درک کاملی از معماری سیستم، محدودیت‌های ذاتی، و روش‌های بهینه‌سازی دقت است که در ادامه به تفصیل مورد بررسی قرار خواهند گرفت.

اصول عملکرد تجهیزات موقعیت‌یابی جهانی

این پاراگراف عمیقاً به اصول فیزیکی و ریاضیاتی نهفته در پس عملکرد تجهیزات GPS Garmin می‌پردازد و تشریح می‌کند که چگونه سیگنال‌های ضعیف ماهواره‌ای به مختصات مکانی دقیق تبدیل می‌شوند. در قلب این فرآیند، مفهوم تثلیث فضایی (Trilateration) قرار دارد که بر پایه اندازه‌گیری زمان سفر سیگنال‌های رادیویی از حداقل چهار ماهواره برای تعیین موقعیت سه‌بعدی (طول جغرافیایی، عرض جغرافیایی، و ارتفاع) بر روی زمین استوار است. هر ماهواره GPS در مداری با ارتفاع تقریبی $20,200$ کیلومتر با سرعت $3.89$ کیلومتر بر ثانیه حرکت می‌کند و به طور پیوسته سیگنال‌هایی شامل اطلاعات دقیق مداری خود (Almanac و Ephemeris) و زمان ارسال را منتشر می‌کند. گیرنده GPS Garmin این سیگنال‌ها را دریافت کرده و با مقایسه زمان دریافت با زمان ارسال، مدت زمان سفر سیگنال را محاسبه می‌کند. از آنجا که سیگنال با سرعت نور (c) حرکت می‌کند، می‌توان فاصله بین گیرنده و ماهواره (Pseudo-range) را با ضرب سرعت در زمان سفر (d = c * t) به دست آورد. اما نکته کلیدی که سیستم GPS را از یک سیستم فاصله‌یابی ساده متمایز می‌کند، نیاز به تصحیح خطای ساعت است. ساعت‌های اتمی فوق‌دقیق در ماهواره‌ها تعبیه شده‌اند، در حالی که گیرنده‌های دستی Garmin از نوسانگرهای کریستالی ارزان‌تری استفاده می‌کنند که دقت کمتری دارند. این اختلاف ساعت باعث ایجاد یک متغیر مجهول چهارم می‌شود که با اندازه‌گیری فاصله از چهارمین ماهواره، این مجهول (خطای ساعت گیرنده) نیز محاسبه و حذف می‌گردد، و در نتیجه، مختصات دقیق (x, y, z) تعیین می‌شود. فراتر از این مبنای عملکرد، گیرنده‌های پیشرفته Garmin از فناوری‌های جدیدی مانند دریافت سیگنال‌های سامانه‌های موقعیت‌یابی جهانی دیگر نظیر GLONASS، Galileo، و BeiDou بهره می‌برند که به طور قابل‌توجهی تعداد ماهواره‌های در دید (Satellites in View) را افزایش داده و در محیط‌های شهری یا دره‌های عمیق که انسداد سیگنال یک مشکل جدی است، پایداری و دقت موقعیت‌یابی را بهبود می‌بخشند.

معماری گیرنده و پردازش داده‌ها

این بخش به ساختار داخلی و نحوه پردازش داده‌های خام دریافتی توسط دستگاه‌های GPS Garmin می‌پردازد که چگونه اطلاعات از سیگنال‌های رادیویی استخراج شده و به فرمت‌های قابل‌استفاده برای نقشه‌برداری صنعتی تبدیل می‌شوند. معماری یک گیرنده GPS معمولاً شامل سه جزء اصلی است: آنتن، بخش فرکانس رادیویی (RF Front-End)، و واحد پردازشگر (Processor). آنتن وظیفه دریافت سیگنال‌های مایکروویو ضعیف باند L (تقریباً 1575.42 مگاهرتز برای L1) را دارد. آنتن‌های مورد استفاده در تجهیزات دستی Garmin اغلب از نوع پچ (Patch) یا مارپیچی (Helix) هستند که به دلیل ابعاد کوچک و حساسیت مناسب، برای دستگاه‌های قابل‌حمل ایده‌آلند. سیگنال دریافتی بسیار ضعیف است و باید توسط بخش RF Front-End تقویت و به یک فرکانس میانی تبدیل شود تا برای پردازش دیجیتال آماده گردد. در این مرحله، جداسازی سیگنال‌های کدگذاری‌شده (Code-Division Multiple Access – CDMA) از ماهواره‌های مختلف انجام می‌گیرد. وظیفه اصلی واحد پردازشگر (معمولاً یک چیپست مخصوص GPS) محاسبه زمان تأخیر سیگنال، استخراج داده‌های ناوبری و محاسبه موقعیت (Fix) است. این فرآیند به طور مداوم تکرار شده و نتایج معمولاً در نرخ 1 هرتز (یک محاسبه موقعیت در ثانیه) به‌روز می‌شوند. خروجی این محاسبات در فرمت‌های استاندارد صنعتی نظیر NMEA 0183 یا فرمت‌های دودویی اختصاصی Garmin در دسترس قرار می‌گیرد. در پروژه‌های صنعتی، کیفیت داده‌های خام (Raw Data) و قابلیت ثبت و پس‌پردازش آن‌ها (Post-Processing) اهمیت حیاتی دارد. مدل‌های پیشرفته Garmin امکان ثبت پارامترهای سیگنال از جمله نسبت سیگنال به نویز (Signal-to-Noise Ratio – SNR)، تعداد ماهواره‌های مورداستفاده، و مقدار تضعیف هندسی دقت (Dilution of Precision – DOP) را فراهم می‌کنند. یک مثال کاربردی از تجهیزات مناسب برای این کار، دستگاه GPS گارمین مدل GARMIN ETREX 32X است که با طراحی مقاوم و قابلیت پشتیبانی هم‌زمان از GPS و GLONASS، یک ابزار میدانی قابل‌اعتماد برای جمع‌آوری داده‌های مکانی در شرایط سخت و پروژه‌های زیرساختی محسوب می‌شود. قابلیت ذخیره‌سازی مسیرهای پیمایش شده و نقاط کنترلی با دقت مناسب، این دستگاه را به ابزاری محبوب در میان مهندسان نقشه‌برداری، محیط‌زیست و ژئوماتیک تبدیل کرده است. این تجهیزات همچنین امکان اتصال به رایانه و انتقال داده‌ها برای تحلیل‌های دقیق‌تر و تلفیق با نرم‌افزارهای تخصصی سیستم اطلاعات جغرافیایی (GIS) را فراهم می‌سازند، که در نهایت منجر به تولید نقشه‌ها و مدل‌های سه‌بعدی با کیفیت می‌شود.

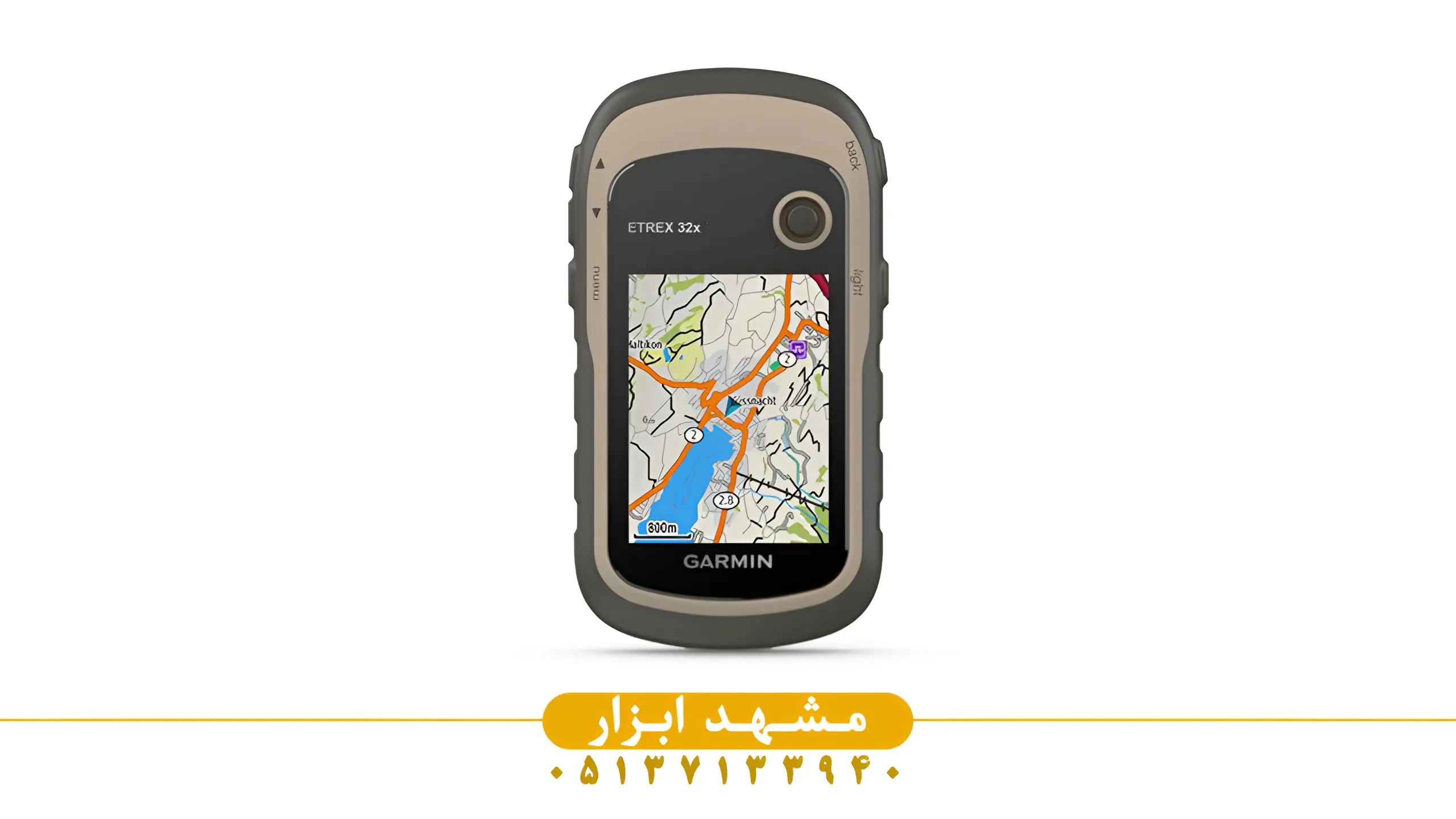

GPS گارمین مدل GARMIN ETREX 32X

دقت موقعیت‌یابی در تجهیزات دستی

تحلیل دقت موقعیت‌یابی، سنگ بنای استفاده از هر ابزار اندازه‌گیری در محیط‌های صنعتی است و دستگاه‌های GPS Garmin نیز از این قاعده مستثنی نیستند. دقت نهایی یک گیرنده دستی، تحت تأثیر عوامل متعددی قرار دارد که می‌توانند به طور محسوسی از میزان دقت اسمی دستگاه بکاهند. مهم‌ترین عامل، خطای ذاتی سیگنال (Satellite Clock & Orbit Errors) است که توسط سیستم‌های زمینی کنترل و تصحیح می‌شود، اما در گیرنده، خطاهای قابل‌توجهی نیز از سوی یونوسفر و تروپوسفر ایجاد می‌شود. یونوسفر، لایه باردار الکتریکی جو، باعث تأخیر در سرعت سیگنال می‌شود، زیرا سرعت انتشار امواج رادیویی در محیط پلاسمای یونوسفر کندتر از فضای خلأ است. این تأخیر بسته به چگالی الکترون‌ها در طول مسیر سیگنال متغیر است و می‌تواند خطاهایی در حد چند متر ایجاد کند. Garmin با استفاده از مدل‌های پیشرفته یونوسفری و الگوریتم‌های دو فرکانسی در مدل‌های خاص، این خطاها را تا حدی کاهش می‌دهد. عامل دوم، چند مسیری (Multipath) است که در آن سیگنال GPS قبل از رسیدن به آنتن، از سطوحی مانند ساختمان‌ها، دیوارهای سنگی، یا سازه‌های فلزی در سایت‌های صنعتی منعکس می‌شود. این سیگنال‌های منعکس‌شده مسیر طولانی‌تری را طی می‌کنند و به طور کاذب زمان سفر سیگنال را افزایش می‌دهند، که نتیجه آن خطا در محاسبه فاصله است. در محیط‌های صنعتی شلوغ، این خطا می‌تواند غالب باشد. طراحان Garmin با استفاده از تکنیک‌های حذف چند مسیری در آنتن و فیلترهای نرم‌افزاری، تلاش می‌کنند تأثیر این پدیده را به حداقل برسانند. عامل سوم، هندسه ماهواره‌ای (Dilution of Precision – DOP) است. DOP معیاری است که نشان می‌دهد توزیع ماهواره‌ها در آسمان چقدر برای تعیین موقعیت مناسب است. ایده آل‌ترین حالت، توزیع ماهواره‌ها در چهار جهت اصلی و در ارتفاعات مختلف است. DOP پایین (مثلاً زیر 2) نشان‌دهنده هندسه قوی و دقت بالا است. تجهیزات Garmin معمولاً مقادیر DOP را نمایش می‌دهند و کاربران حرفه‌ای باید عملیات حیاتی را در زمان‌هایی که DOP حداقل است، انجام دهند. در نهایت، دقت مطلق دستگاه‌های دستی تک‌فرکانس Garmin در حالت استاندارد (بدون تصحیحات خارجی) معمولاً در محدوده 3 تا 10 متر در فضای باز و بدون انسداد قرار دارد. برای دستیابی به دقت‌های زیر متر و سانتیمتر، مهندسان باید از تکنیک‌های GPS تفاضلی (DGPS) یا تصحیح بلادرنگ (RTK) استفاده کنند که این خود مستلزم به‌کارگیری گیرنده‌های ژئودتیک پیشرفته است. با این حال، حتی دقت‌های متری Garmin برای بسیاری از کارهای نقشه‌برداری مقدماتی، جمع‌آوری داده‌های GIS و ردیابی ناوگان در پروژه‌های بزرگ کافی است و سرعت کار را به شکل چشمگیری افزایش می‌دهد.

استانداردسازی و قابلیت اطمینان در صنعت

در محیط‌های صنعتی که ایمنی و کارایی عملیات از اهمیت بالایی برخوردار است، تجهیزات اندازه‌گیری باید با مجموعه‌ای از استانداردها و مشخصات فنی منطبق باشند. دستگاه‌های GPS Garmin که در نقشه‌برداری صنعتی مورد استفاده قرار می‌گیرند، باید نه تنها از نظر دقت موقعیت‌یابی، بلکه از لحاظ فیزیکی و مقاومت محیطی نیز معیارهای سخت‌گیرانه‌ای را برآورده کنند. یکی از مهم‌ترین استانداردهای فیزیکی، درجه حفاظت نفوذ (Ingress Protection – IP) است. برای مثال، بسیاری از مدل‌های دستی Garmin دارای درجه IPX7 یا بالاتر هستند، به این معنی که دستگاه‌ها در برابر گردوغبار مقاوم بوده و می‌توانند برای مدت زمان معینی در عمق آب غوطه‌ور بمانند، که برای کار در محیط‌های ساختمانی، معدنی و دریایی کاملاً حیاتی است. این مقاومت فیزیکی به مهندسان اطمینان می‌دهد که دستگاه در برابر ضربه‌ها، لرزش‌ها و شرایط جوی نامساعد، همچنان عملکرد قابل‌اعتمادی خواهد داشت. علاوه بر مقاومت فیزیکی، قابلیت اطمینان (Reliability) از منظر عملکرد داده‌ای نیز بسیار مهم است. این تجهیزات باید به طور مداوم و بدون وقفه داده‌های مکانی را ثبت کنند. از این رو، پشتیبانی از سیستم‌های باتری با عمر طولانی، قابلیت ذخیره‌سازی حجم بالایی از نقاط و مسیرها، و وجود حافظه پشتیبان برای جلوگیری از دست رفتن داده‌های جمع‌آوری‌شده، از ویژگی‌های کلیدی مورد انتظار است. در زمینه استانداردسازی داده‌ها، محصولات Garmin با فرمت‌های رایج تبادل داده‌های GIS مانند GPX و KML سازگار هستند. این انطباق امکان ادغام یکپارچه داده‌های جمع‌آوری‌شده با نرم‌افزارهای تخصصی مانند ArcGIS و QGIS را فراهم می‌سازد که برای تحلیل‌های فضایی پیشرفته و تولید نقشه‌های نهایی ضروری است. رعایت استانداردهای کیفیت داده، از جمله تضمین حداقل خطای دایره‌ای افقی (Horizontal Circular Error) و ارجاع به سیستم‌های مختصات مرجع جهانی (مانند WGS 84)، بخش جدایی‌ناپذیر از کاربرد این تجهیزات در نقشه‌برداری دقیق است. این موضوع به مدیران پروژه این امکان را می‌دهد که داده‌های موقعیت‌یابی را به صورت مستقیم در سیستم‌های CAD و BIM (مدل‌سازی اطلاعات ساختمان) خود وارد کرده و از تطابق عملیات اجرایی با طرح‌های اولیه اطمینان حاصل کنند.

کاربردهای تخصصی در حوزه‌های عمرانی و معدن

استفاده از تجهیزات GPS Garmin در پروژه‌های عمرانی و معدنی، فراتر از صرفاً ناوبری، شامل مجموعه‌ای از کاربردهای تخصصی است که مستقیماً به کاهش هزینه‌ها، افزایش سرعت اجرا و بهبود کیفیت کار منجر می‌شود. در حوزه عمران، از این دستگاه‌ها برای پیاده‌سازی (Stakeout) طرح‌های مهندسی بر روی زمین استفاده می‌شود. مهندسان مختصات نقاط کلیدی سازه (مانند گوشه‌های فونداسیون، محورهای پل‌ها یا مسیر خطوط لوله) را از نقشه‌های طراحی (Design Plans) به دستگاه GPS وارد می‌کنند و سپس از دستگاه برای هدایت خود به موقعیت دقیق آن نقاط در محل پروژه استفاده می‌کنند. این فرآیند به‌ویژه در پروژه‌های خطی مانند جاده‌سازی، تونل‌سازی و خطوط انتقال نیرو، که نیاز به پیاده‌سازی نقاط با فواصل طولانی و در زمین‌های ناهموار دارند، بسیار کارآمد است. همچنین، در مرحله کنترل کیفی (Quality Control – QC)، دستگاه‌های Garmin برای جمع‌آوری مختصات دقیق سازه‌های تکمیل‌شده یا عملیات خاکی انجام‌شده (As-built Survey) به کار می‌روند تا مطابقت آن‌ها با نقشه‌های اصلی تأیید شود. در صنعت معدن، کاربردها شامل مدیریت و نقشه‌برداری معادن روباز و زیرزمینی است. در معادن روباز، GPS برای نقشه‌برداری دقیق مرزهای گودبرداری، محاسبه حجم مواد استخراج‌شده (Cut and Fill Volume Calculation)، و هدایت ماشین‌آلات سنگین (مانند بلدوزرها و حفارها) برای حفظ شیب‌ها و ترازهای طراحی‌شده استفاده می‌شود. مقاومت بالای تجهیزات Garmin در برابر گردوغبار و لرزش‌های شدید محیط معدن، آن‌ها را به انتخابی مناسب تبدیل کرده است. علاوه بر این، در پایش و ایمنی، از GPS برای ردیابی موقعیت پرسنل و تجهیزات در مناطق خطرناک و دورافتاده معدن استفاده می‌شود. این کاربردها نه تنها به بهره‌وری عملیاتی کمک می‌کنند، بلکه با فراهم آوردن داده‌های مکانی دقیق و بلادرنگ (Real-Time)، امکان تصمیم‌گیری سریع و صحیح توسط مدیران فنی را در مواجهه با چالش‌های میدانی فراهم می‌آورند. در این راستا، تجهیزاتی که توانایی مسیریابی پیشرفته و ثبت دقیق داده‌ها را دارند، مانند GPS‌های دستی نسل جدید Garmin، ابزارهای کلیدی برای دستیابی به اهداف عملیاتی به شمار می‌آیند.

فناوری‌های تکمیلی برای افزایش دقت

با وجود پیشرفت‌های چشمگیر در دقت سیگنال‌های ماهواره‌ای، خطاهای یونوسفری و هندسی همیشه دقت موقعیت‌یابی مطلق دستگاه‌های دستی GPS Garmin را محدود می‌کنند. برای غلبه بر این محدودیت‌ها و دستیابی به دقت‌های زیر متری مورد نیاز در بسیاری از کاربردهای صنعتی، استفاده از فناوری‌های تکمیلی اجتناب‌ناپذیر است. یکی از رایج‌ترین این فناوری‌ها، سیستم‌های افزایش منطقه‌ای (SBAS) مانند WAAS در آمریکای شمالی و EGNOS در اروپا است. این سیستم‌ها از ایستگاه‌های زمینی که موقعیت دقیق آن‌ها معلوم است، برای اندازه‌گیری خطاهای سیگنال GPS و ارسال تصحیحات به ماهواره‌های زمین‌آهنگ استفاده می‌کنند. گیرنده‌های Garmin سازگار با SBAS می‌توانند این تصحیحات را دریافت کرده و دقت موقعیت‌یابی خود را به طور قابل‌توجهی، معمولاً به کمتر از $3$ متر بهبود بخشند. فناوری دیگر، استفاده از سامانه‌های موقعیت‌یابی ماهواره‌ای جهانی (GNSS) چندگانه است. دستگاه‌هایی مانند GPS گارمین مدل GARMIN ETREX 32X که قادر به دریافت سیگنال‌ها از GLONASS (روسیه) در کنار GPS (آمریکا) هستند، تعداد ماهواره‌های در دسترس را افزایش داده و در نتیجه، هندسه ماهواره‌ای (DOP) را بهبود می‌بخشند که مستقیماً به افزایش دقت و پایداری موقعیت‌یابی در محیط‌های با دید محدود کمک می‌کند. همچنین، برای کاربردهای بسیار دقیق، هرچند که دستگاه‌های دستی Garmin ابزارهای ژئودتیک نیستند، اما می‌توانند به عنوان نقاط کنترلی موقت برای گیرنده‌های RTK (Real-Time Kinematic) عمل کنند. در روش‌های پیشرفته‌تر، تکنیک‌هایی مانند فیلتر کالمن در پردازنده‌های دستگاه Garmin برای ترکیب داده‌های GPS با حسگرهای داخلی دیگر مانند قطب‌نمای الکترونیکی سه‌محوره و ارتفاع‌سنج بارومتریک به کار می‌روند. این ترکیب حسگرها (Sensor Fusion) به‌ویژه در هنگام از دست دادن لحظه‌ای سیگنال ماهواره‌ای (مانند عبور از زیر پل یا در تونل‌ها) برای حفظ یک تخمین منطقی از موقعیت و جهت حرکت کاربرد دارد. این رویکرد چندحسگری، قابلیت اطمینان سیستم را در شرایط عملیاتی دشوار صنعتی که سیگنال GPS به طور مداوم در معرض انسداد یا چند مسیری قرار دارد، به شدت افزایش می‌دهد و خروجی پایدارتری را در اختیار مهندسین قرار می‌دهد.

مدیریت داده‌های مکانی و یکپارچه‌سازی با GIS

قابلیت‌های تجهیزات GPS Garmin در نقشه‌برداری صنعتی تنها به جمع‌آوری داده‌های موقعیت‌یابی محدود نمی‌شود، بلکه شامل مدیریت و یکپارچه‌سازی مؤثر این داده‌ها با سیستم‌های اطلاعات جغرافیایی (GIS) و سایر پلتفرم‌های مدیریتی پروژه نیز می‌گردد. در پروژه‌های بزرگ زیرساختی، حجم داده‌های جمع‌آوری‌شده توسط تیم‌های میدانی عظیم است و مدیریت صحیح این داده‌ها برای تحلیل و تصمیم‌گیری‌های بعدی حیاتی است. دستگاه‌های Garmin به مهندسان این امکان را می‌دهند که نه تنها مختصات (X, Y, Z) را ثبت کنند، بلکه ویژگی‌های توصیفی (Attributes) مانند نوع شیء، تاریخ ثبت، نام مأمور، و یادداشت‌های میدانی را نیز به هر نقطه (Waypoint)، مسیر (Track) یا مساحت (Area) اضافه کنند. این فرآیند داده‌سنجی فضایی (Geocoding) اولیه، داده‌های خام را به اطلاعات معنادار در محیط GIS تبدیل می‌کند. پس از جمع‌آوری، داده‌ها می‌توانند به سادگی از طریق کابل USB یا کارت حافظه به رایانه منتقل شوند. نرم‌افزارهای مدیریت داده‌ای که توسط Garmin یا تولیدکنندگان ثالث عرضه می‌شوند، امکان مشاهده، ویرایش، و تبدیل فرمت داده‌ها را فراهم می‌سازند. فرمت استاندارد GPX (GPS Exchange Format) که به طور گسترده توسط این دستگاه‌ها پشتیبانی می‌شود، یک فرمت XML است که امکان انتقال داده‌ها به تقریباً هر پلتفرم GIS موجود را بدون نیاز به تبدیل‌های پیچیده فراهم می‌کند. این یکپارچه‌سازی، مدیران پروژه را قادر می‌سازد تا: ۱. تحلیل فضایی: با استفاده از ابزارهای GIS، روابط مکانی بین تأسیسات مختلف (مانند فاصله‌گذاری بین خطوط لوله، تقاطع جاده‌ها) را بررسی کنند. ۲. دیداری‌سازی (Visualization): داده‌های GPS را بر روی نقشه‌های ماهواره‌ای یا توپوگرافی پس‌زمینه نمایش داده و وضعیت پیشرفت پروژه را به وضوح مشاهده کنند. ۳. به‌روزرسانی بانک اطلاعاتی: داده‌های As-built را به صورت بلادرنگ به پایگاه داده GIS مرکزی پروژه وارد کرده و از صحت و به‌روز بودن اطلاعات جغرافیایی سازه اطمینان حاصل کنند. این فرآیند یکپارچه‌سازی، نهایتاً به ایجاد یک مدل رقمی جامع و دقیق از سایت پروژه منجر می‌شود که در مدیریت دارایی‌ها، نگهداری و تصمیم‌گیری‌های بلندمدت استفاده خواهد شد.

مقایسه فناوری‌های سنجش با GPS

در نقشه‌برداری صنعتی، تجهیزات GPS Garmin یک ابزار در میان مجموعه‌ای از فناوری‌های سنجش و اندازه‌گیری هستند. درک تمایز عملکردی آن‌ها نسبت به دیگر روش‌ها، مانند دوربین‌های توتال‌استیشن (Total Stations) و اسکنرهای لیزری سه‌بعدی (3D Laser Scanners)، برای انتخاب ابزار بهینه در هر فاز از پروژه ضروری است. توتال‌استیشن‌ها ابزارهای اپتیکی-الکترونیکی با دقت بسیار بالا (در حد میلی‌متر یا زیر میلی‌متر) هستند که برای اندازه‌گیری زوایا و فواصل استفاده می‌شوند. مزیت اصلی آن‌ها دقت فوق‌العاده در فواصل کوتاه و محیط‌های بسته (مانند داخل ساختمان‌ها یا تونل‌ها) است که سیگنال GPS به راحتی در دسترس نیست. با این حال، Total Station‌ها نیاز به دید مستقیم بین دستگاه و هدف دارند، فرآیند نصب و تراز کردن آن‌ها طولانی‌تر است و برای پوشش مساحت‌های بزرگ در فضای باز، زمان و نیروی کار بیشتری طلب می‌کنند. در مقابل، GPS Garmin سرعت بسیار بالایی در جمع‌آوری داده‌ها در محیط‌های باز دارد و نیازی به دید مستقیم ندارد، اما دقت مطلق آن (حتی با تصحیحات) به ندرت به دقت میلی‌متری توتال‌استیشن‌ها می‌رسد. اسکنرهای لیزری سه‌بعدی برای ثبت سریع میلیون‌ها نقطه (Point Cloud) با دقت بالا از یک شیء یا محیط به کار می‌روند که برای مدل‌سازی BIM و کنترل کیفی هندسی پیچیده ایده‌آل هستند. اسکنرها یک تصویر جامع از هندسه شیء ارائه می‌دهند، اما داده‌های آن‌ها نیاز به ثبت ژئورفرنس (Georeferencing) با استفاده از نقاط کنترل زمینی دارند که اغلب توسط GPS یا توتال‌استیشن‌ها تعیین می‌شوند. در نتیجه، GPS Garmin به عنوان یک ابزار جمع‌آوری داده‌های سریع و ارزان در مقیاس بزرگ و همچنین مرجع ژئودتیک برای سایر تجهیزات عمل می‌کند. مهندسان حرفه‌ای در شرکت‌های مهندسی مشاور و اجرایی، این تجهیزات را به صورت ترکیبی به کار می‌برند: GPS برای تعیین موقعیت‌های مرجع و ناوبری میدانی در کل سایت، و Total Station یا اسکنر لیزری برای اندازه‌گیری‌های دقیق در فواصل کوتاه‌تر و جزئیات سازه‌ای. این رویکرد ترکیبی (Integrated Surveying) بهره‌وری کلی عملیات نقشه‌برداری صنعتی را به حداکثر می‌رساند.

تحلیل مزایای اقتصادی و عملیاتی

استفاده بهینه از تجهیزات GPS Garmin در نقشه‌برداری صنعتی، فراتر از یک انتخاب صرفاً فنی، یک تصمیم اقتصادی و عملیاتی هوشمندانه است که تأثیرات مثبتی بر بودجه و جدول زمانی پروژه‌ها دارد. مهم‌ترین مزیت اقتصادی، کاهش زمان جمع‌آوری داده‌های میدانی است. در روش‌های سنتی، تعیین مختصات یک نقطه می‌تواند شامل چندین مرحله اندازه‌گیری زاویه و فاصله باشد. با GPS، موقعیت‌یابی در کسری از ثانیه انجام می‌شود. این صرفه‌جویی در زمان، به ویژه در پروژه‌های بزرگ با محدودیت‌های زمانی شدید، مستقیماً به کاهش هزینه‌های نیروی کار و اجرای سریع‌تر پروژه منجر می‌شود. مزیت عملیاتی دیگر، کاهش خطای انسانی است. از آنجایی که GPS به صورت خودکار مختصات را محاسبه و ثبت می‌کند، خطاهای ناشی از قرائت اشتباه زوایا، فواصل، یا ثبت دستی داده‌ها به شدت کاهش می‌یابد. این افزایش دقت و قابلیت اطمینان، هزینه‌های بازکاری (Rework) و جریمه‌های تأخیر ناشی از خطاهای نقشه‌برداری را به حداقل می‌رساند. علاوه بر این، Garmin دستگاه‌هایی با قابلیت حمل و مقاومت بالا تولید می‌کند. وزن کم و استحکام فیزیکی این تجهیزات، امکان استفاده از آن‌ها را در شرایط سخت آب و هوایی (باران، گردوغبار، دمای بالا) و در مناطق صعب‌العبور فراهم می‌کند که این امر تداوم کار میدانی را تضمین کرده و نیاز به تجهیزات جانبی حفاظتی یا پرسنل تخصصی کمتر را به همراه دارد. از نظر اقتصادی، قیمت نسبتاً پایین‌تر گیرنده‌های دستی Garmin در مقایسه با سیستم‌های RTK یا توتال‌استیشن‌های پیشرفته، هزینه اولیه سرمایه‌گذاری را برای تیم‌های کوچک‌تر یا فازهای اولیه پروژه کاهش می‌دهد. در نهایت، داده‌های مکانی دقیق و به‌موقع که توسط این دستگاه‌ها جمع‌آوری می‌شوند، ورودی حیاتی برای سیستم‌های مدیریتی پروژه (PMS) و سیستم‌های اطلاعات جغرافیایی (GIS) هستند. این یکپارچگی به مدیران پروژه کمک می‌کند تا پیشرفت کار را به صورت بصری و مکانی نظارت کرده، مشکلات احتمالی را زودتر شناسایی کرده و تصمیم‌گیری‌های مبتنی بر داده‌های دقیق را اتخاذ نمایند، که همگی به بهینه‌سازی کلی عملیات صنعتی کمک می‌کنند.

چالش‌های میدانی و راهکارهای غلبه

استفاده از هر فناوری در محیط‌های صنعتی با چالش‌هایی همراه است و تجهیزات GPS Garmin نیز از این قاعده مستثنی نیستند. درک این چالش‌ها و پیاده‌سازی راهکارهای مناسب، برای اطمینان از صحت و تداوم داده‌های نقشه‌برداری حیاتی است. یکی از مهم‌ترین چالش‌ها، انسداد سیگنال (Signal Blockage) در محیط‌های دارای مانع است. در سایت‌های ساختمانی متراکم، اطراف سازه‌های فلزی بزرگ، یا در مناطق معدنی با دیواره‌های عمودی عمیق، سیگنال‌های ماهواره‌ای ممکن است به طور کامل مسدود شوند یا ضعیف گردند. راهکار غلبه بر این چالش، استفاده از گیرنده‌هایی است که قابلیت دریافت GNSS چندگانه (مانند GPS، GLONASS و Galileo) را دارند تا با افزایش تعداد ماهواره‌های در دید، احتمال موقعیت‌یابی موفق را در فضای باز کوچک افزایش دهند. چالش دوم، پدیده چند مسیری (Multipath) است که پیش‌تر نیز به آن اشاره شد. سطوح بازتابنده در محیط‌های صنعتی، مانند مخازن فلزی، لوله‌ها یا سیمان‌های تازه، سیگنال‌ها را منحرف می‌کنند. برای کاهش این خطا، مهندسان باید از قرار دادن آنتن دستگاه Garmin در نزدیکی سطوح بازتابنده بزرگ اجتناب کنند و در صورت امکان، از مدل‌هایی با قابلیت‌های پیشرفته حذف چند مسیری استفاده نمایند. چالش سوم، تداخل الکترومغناطیسی (EMI) است. محیط‌های صنعتی اغلب مملو از کابل‌های برق فشار قوی، فرستنده‌های رادیویی و تجهیزات جوشکاری هستند که می‌توانند نویز الکترومغناطیسی تولید کرده و سیگنال ضعیف GPS را مخدوش سازند. راهکار در این شرایط، انجام اندازه‌گیری‌ها با فاصله مناسب از منابع تداخل و استفاده از تجهیزات Garmin با طراحی محافظت‌شده الکترومغناطیسی است. در نهایت، اعتبار داده‌ها (Data Integrity) نیز یک چالش مهم است. برای جلوگیری از ثبت داده‌های نادرست (Outliers)، مهندسان باید به پارامترهای کیفیت دستگاه، مانند DOP و Estimated Positional Error (EPE)، توجه کنند و اندازه‌گیری‌ها را تنها در شرایطی انجام دهند که این معیارها در محدوده قابل‌قبول قرار دارند. با آموزش تخصصی پرسنل میدانی و رعایت اصول مهندسی نقشه‌برداری، می‌توان چالش‌های محیط صنعتی را به طور مؤثری مدیریت کرد و از قابلیت‌های بالای تجهیزات GPS در جهت منافع پروژه بهره‌مند شد.

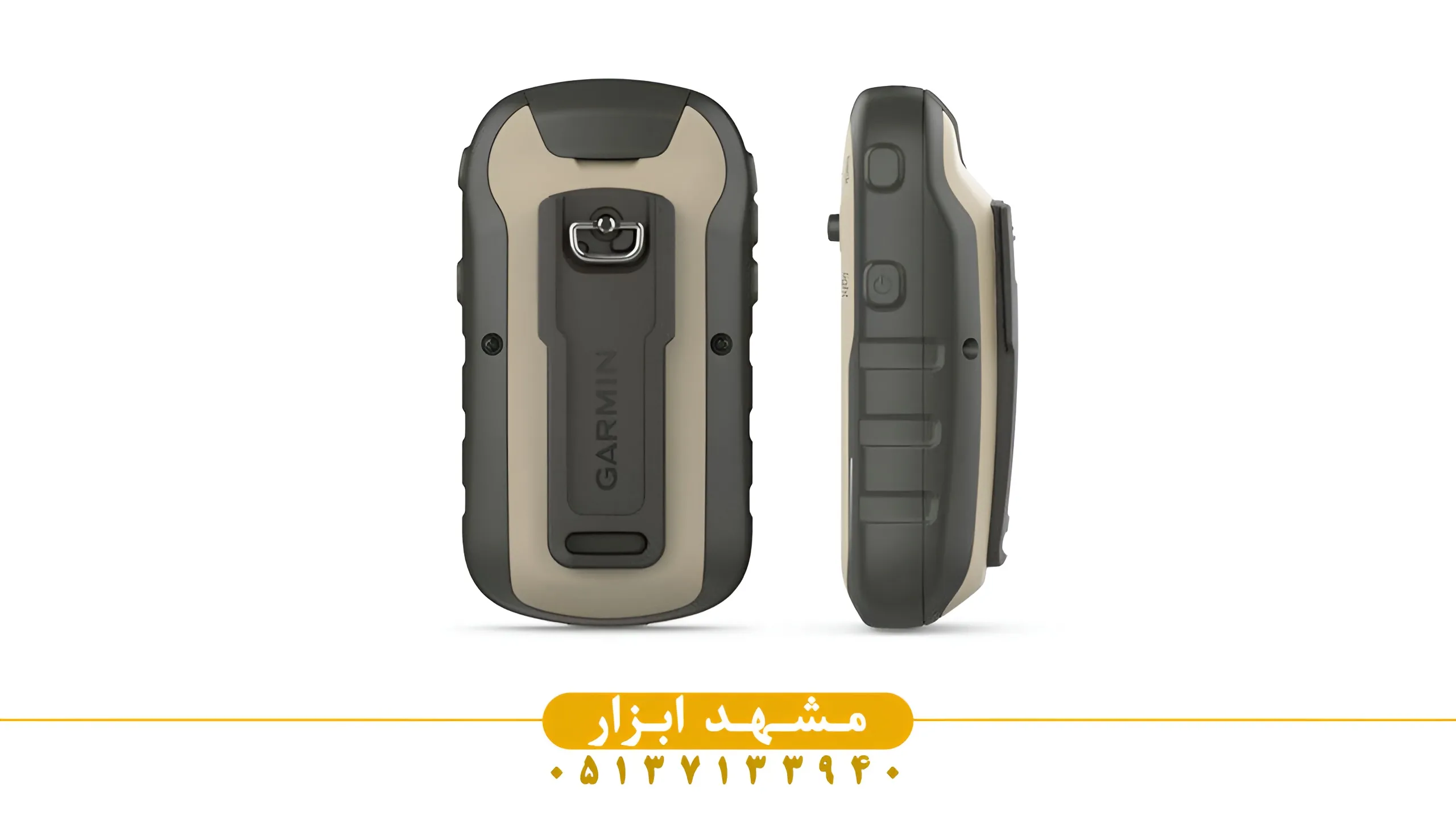

GPS گارمین مدل GARMIN ETREX 32X

آینده تجهیزات موقعیت‌یابی در صنعت

آینده تجهیزات موقعیت‌یابی جهانی، به ویژه در زمینه نقشه‌برداری صنعتی و مهندسی، با پیشرفت‌های قابل توجهی در دقت، یکپارچگی و دسترس‌پذیری در حال دگرگونی است. یکی از مهم‌ترین گرایش‌ها، حرکت به سمت گیرنده‌های چند فرکانسی است. در حال حاضر، بسیاری از دستگاه‌های دستی Garmin تک‌فرکانس هستند، اما انتظار می‌رود که در آینده‌ای نزدیک، دستگاه‌های قابل‌حمل صنعتی نیز از فرکانس‌های جدیدتر L2C و L5 پشتیبانی کنند. استفاده از فرکانس‌های متعدد به گیرنده امکان می‌دهد تا با مدل‌سازی دقیق‌تر تأخیر یونوسفری، خطاهای مربوط به آن را به طور کامل حذف کرده و به دقت‌های به مراتب بالاتری (نزدیک به سطح ساب‌متر یا حتی دسی‌متر) در حالت مطلق دست یابد. گرایش دیگر، تلفیق عمیق‌تر با سیستم‌های بصری و LIDAR است. در آینده، شاهد خواهیم بود که تجهیزات Garmin نه تنها مختصات را ثبت می‌کنند، بلکه به طور هم‌زمان با استفاده از دوربین‌های داخلی و حسگرهای نوری، داده‌های تصویری یا سه‌بعدی را جمع‌آوری کرده و آن‌ها را به صورت خودکار ژئورفرنس می‌کنند. این قابلیت برای بازرسی‌های سریع تأسیسات صنعتی و نقشه‌برداری مدل‌های ساختمانی بسیار ارزشمند خواهد بود. در حوزه نرم‌افزار، توسعه سرویس‌های تصحیح ابری (Cloud-Based Correction Services) از طریق اینترنت سلولی، جایگزین ایستگاه‌های مرجع سنتی (Base Stations) می‌شود. این امر به کاربران Garmin در مناطق دورافتاده امکان می‌دهد تا تصحیحات بلادرنگ را دریافت کرده و دقت RTK را بدون نیاز به زیرساخت محلی، به دست آورند. همچنین، در کنار این پیشرفت‌ها، مقاومت و عمر باتری دستگاه‌ها همچنان بهبود خواهد یافت تا بتوانند در پروژه‌های طولانی‌مدت و در سخت‌ترین محیط‌ها به بهترین شکل عمل کنند. شرکت Garmin با سرمایه‌گذاری در فناوری‌های جدید GNSS و توسعه رابط‌های کاربری هوشمند، نقش خود را به عنوان یکی از بازیگران کلیدی در عرصه ابزارهای موقعیت‌یابی صنعتی حفظ خواهد کرد و ادامه مسیر این پیشرفت‌ها، افزایش بهره‌وری بی‌سابقه در پروژه‌های عمرانی، معدنی و زیرساختی را نوید می‌دهد.

نحوه انتخاب دستگاه مناسب پروژه

انتخاب دستگاه GPS Garmin مناسب برای یک پروژه نقشه‌برداری صنعتی، فرآیندی است که نیازمند ارزیابی دقیق نیازهای خاص پروژه و مشخصات فنی مدل‌های موجود است. مهندسان و مدیران فنی باید معیارهای کلیدی را در نظر بگیرند تا ابزاری را انتخاب کنند که بالاترین ارزش افزوده را ایجاد کند. اولین معیار، سطح دقت مورد نیاز است. اگر پروژه نیاز به دقت در حد متر دارد (مانند جمع‌آوری داده‌های GIS برای خطوط لوله یا ردیابی دارایی)، یک دستگاه دستی استاندارد با قابلیت GNSS دوگانه (GPS + GLONASS) کفایت می‌کند. اما اگر نیاز به دقت‌های زیر متر یا دسی‌متر باشد، باید به دنبال مدل‌هایی بود که از فناوری SBAS پشتیبانی می‌کنند یا قابلیت ثبت داده‌های خام برای پس‌پردازش تفاضلی را دارند. معیار دوم، مقاومت محیطی و دوام (Ruggedness) است. پروژه‌های معدنی، نفت‌وگاز و ساختمانی اغلب شامل شرایط سخت از نظر گردوغبار، رطوبت و لرزش هستند. دستگاه انتخابی باید دارای درجه حفاظت IP مناسب (ترجیحاً IPX7 یا بالاتر) و طراحی مقاوم در برابر ضربه باشد. عمر باتری نیز یک عامل حیاتی است؛ دستگاهی که بتواند یک شیفت کاری کامل (۸ تا ۱۲ ساعت) را بدون نیاز به شارژ مجدد دوام بیاورد، بهره‌وری میدانی را به شدت افزایش می‌دهد. معیار سوم، قابلیت‌های نرم‌افزاری و یکپارچه‌سازی است. توانایی دستگاه در مدیریت حجم بالایی از نقاط، مسیرها و داده‌های توصیفی (Attributes) و همچنین سادگی انتقال داده‌ها به نرم‌افزارهای GIS (مانند پشتیبانی از فرمت GPX) از اهمیت بالایی برخوردار است. به عنوان مثال، در میان دستگاه‌های معتبر در بازار، GPS گارمین مدل GARMIN ETREX 32X به دلیل سادگی استفاده، قیمت مناسب، و پشتیبانی از هر دو سیستم GPS و GLONASS، یک گزینه بسیار مطلوب برای بسیاری از کاربردهای صنعتی است که در آن دقت در حد چند متر قابل‌قبول است. این دستگاه همچنین مجهز به ارتفاع‌سنج بارومتریک و قطب‌نمای سه‌محوره است که قابلیت‌های ناوبری و جمع‌آوری داده‌های آن را در محیط‌های دارای انسداد موقت سیگنال بهبود می‌بخشد. با در نظر گرفتن این معیارها، مدیران فنی می‌توانند مطمئن باشند که ابزار انتخابی آن‌ها، یک سرمایه‌گذاری مؤثر برای دستیابی به اهداف نقشه‌برداری پروژه خواهد بود.

اصول عملیاتی برای کاربران حرفه‌ای

برای مهندسین و متخصصان فنی که از تجهیزات GPS Garmin در پروژه‌های حساس صنعتی استفاده می‌کنند، رعایت مجموعه‌ای از اصول عملیاتی و تکنیک‌های میدانی، برای به حداکثر رساندن دقت و قابلیت اطمینان داده‌ها ضروری است. اولین اصل، برنامه‌ریزی مشاهدات است. قبل از خروج به میدان، باید هندسه ماهواره‌ای (DOP) مورد انتظار برای زمان‌های مختلف روز مورد بررسی قرار گیرد. نرم‌افزارهای برنامه‌ریزی GPS می‌توانند پیش‌بینی کنند که کدام ساعات، بهترین توزیع ماهواره‌ها و کمترین DOP را دارند. اندازه‌گیری‌ها و عملیات مهم باید در زمان‌های بهینه انجام شوند. اصل دوم، توجه به ارتفاع آنتن است. در نقشه‌برداری دقیق، ارتفاع آنتن GPS (فاصله عمودی از زمین تا مرکز فاز آنتن) باید به دقت اندازه‌گیری و در دستگاه وارد شود، زیرا هر خطایی در این مقدار مستقیماً به خطای عمودی (ارتفاع) تبدیل می‌شود. اصل سوم، مدیریت صحیح نقاط کنترلی است. حتی در صورت استفاده از GPS، باید یک شبکه کوچک از نقاط کنترل زمینی با مختصات دقیق (تعیین‌شده توسط روش‌های ژئودتیک پیشرفته یا RTK) در سایت پروژه وجود داشته باشد. داده‌های GPS جمع‌آوری شده می‌توانند با استفاده از این نقاط کنترل کالیبره و تنظیم شوند تا خطاهای سیستماتیک محلی کاهش یابند. اصل چهارم، ثبت توصیف‌گرهای جامع است. هر نقطه یا مسیر ثبت شده باید همراه با توصیف‌گرهای کامل و دقیق (عکس، نوع شیء، وضعیت فعلی) باشد. این کار نه تنها به تحلیل‌های GIS کمک می‌کند، بلکه در مراحل بعدی کنترل کیفی نیز بسیار مهم است. برای مثال، اگر از یک دستگاه مقاوم و پیشرفته‌تر مانند GPS گارمین مدل GARMIN ETREX 32X استفاده می‌کنید، که امکان پشتیبانی از کارت حافظه و ثبت تعداد بالایی از مختصات را دارد، حتماً باید از قابلیت‌های توصیف‌گر آن استفاده کنید تا داده‌های غنی‌تری را برای تیم تحلیل فراهم سازید. این اصول عملیاتی، که بر پایه دانش فنی و تجربه میدانی استوار هستند، تضمین می‌کنند که داده‌های GPS جمع‌آوری‌شده، از استاندارد بالایی از دقت و قابلیت اعتماد برخوردار باشند که برای تصمیم‌گیری‌های مهندسی در پروژه‌های صنعتی ضروری است.

نگهداری و کالیبراسیون تجهیزات

طول عمر مفید، دقت پایدار و کارایی مستمر تجهیزات GPS Garmin در محیط‌های سخت صنعتی، به طور مستقیم به رعایت دقیق برنامه‌های نگهداری و کالیبراسیون منظم بستگی دارد. نگهداری پیشگیرانه اولین و مهم‌ترین گام است. این شامل تمیز کردن منظم دستگاه از گردوغبار و گل‌ولای پس از هر شیفت کاری، اطمینان از خشک بودن کامل دستگاه قبل از ذخیره‌سازی، و بررسی منظم اتصالات باتری و پورت‌های داده برای جلوگیری از خوردگی و آسیب‌های فیزیکی است. در محیط‌های صنعتی، باتری‌ها به دلیل دماهای شدید و چرخه‌های شارژ مکرر، سریع‌تر مستهلک می‌شوند؛ بنابراین، نگهداری از باتری‌ها و استفاده از شارژرهای استاندارد و مناسب، برای حفظ عمر عملیاتی طولانی دستگاه ضروری است. در مورد کالیبراسیون، اگرچه یک گیرنده GPS مانند توتال‌استیشن نیاز به کالیبراسیون فیزیکی زوایا و فواصل ندارد، اما صحت عملکرد حسگرهای داخلی دستگاه‌های Garmin (مانند قطب‌نمای الکترونیکی و ارتفاع‌سنج بارومتریک) باید به صورت دوره‌ای بررسی شود. قطب‌نمای الکترونیکی به طور خاص، در مجاورت سازه‌های فلزی و میدان‌های مغناطیسی قوی در محیط صنعتی ممکن است نیاز به کالیبراسیون مجدد داشته باشد. این کار معمولاً از طریق یک روش ساده که در دفترچه راهنمای Garmin شرح داده شده است (مانند حرکت دستگاه در شکل “۸”) انجام می‌گیرد. ارتفاع‌سنج بارومتریک باید به طور منظم با توجه به نقاط ارتفاعی مرجع معلوم (مانلاً بنچ‌مارک‌های ژئودتیک) یا اطلاعات ایستگاه هواشناسی محلی، کالیبره شود. عدم کالیبراسیون صحیح این حسگرها می‌تواند منجر به خطاهای سیستماتیک در داده‌های جهت‌یابی و ارتفاعی شود که برای بسیاری از کاربردهای مهندسی حیاتی هستند. همچنین، مدیران فنی باید مطمئن شوند که firmware (نرم‌افزار داخلی) دستگاه‌ها همواره به‌روزرسانی شده باشند. به‌روزرسانی‌های Garmin اغلب شامل بهبود الگوریتم‌های پردازش سیگنال، رفع باگ‌های نرم‌افزاری و اضافه شدن پشتیبانی از ماهواره‌های جدید GNSS هستند که به طور مستقیم، دقت و قابلیت اطمینان دستگاه را در طول زمان بهبود می‌بخشد. رعایت این اصول نگهداری، تضمین می‌کند که تجهیزات GPS Garmin به عنوان ابزارهای دقیق و قابل‌اعتماد برای سال‌های متمادی در قلب پروژه‌های صنعتی باقی بمانند.

ملاحظات حقوقی و مجوزهای فرکانسی

در حالی که کاربردهای فنی تجهیزات GPS Garmin در نقشه‌برداری صنعتی از اهمیت بالایی برخوردار است، نباید از ملاحظات حقوقی، مقررات محلی و مجوزهای فرکانسی چشم‌پوشی کرد. سیستم‌های موقعیت‌یابی ماهواره‌ای مانند GPS و GLONASS در باند فرکانسی L (مثلاً 1575.42 مگاهرتز برای L1) عمل می‌کنند که به طور عمومی و جهانی برای استفاده غیرنظامی و تجاری تخصیص داده شده است. با این حال، استفاده از هر وسیله ارتباطی یا فرستنده رادیویی در هر کشور تحت نظارت سازمان‌های مخابراتی محلی است. در ایران، استفاده از گیرنده‌های GPS برای اهداف ناوبری و نقشه‌برداری به طور معمول مجاز است، اما مهندسان باید از قوانین محلی مربوط به واردات و استفاده از تجهیزات الکترونیکی و ارتباطی، به ویژه در مناطق حساس یا امنیتی، آگاهی کامل داشته باشند. نکته مهمی که باید مورد توجه قرار گیرد، استفاده از سرویس‌های تصحیح (Correction Services) است. اگر پروژه‌ای تصمیم به استفاده از سیستم‌های DGPS یا RTK با تجهیزات GPS پیشرفته‌تر بگیرد که نیاز به ایستگاه‌های مرجع محلی یا دریافت سیگنال‌های تصحیحی از فرستنده‌های زمینی یا ماهواره‌ای (مانند سرویس‌های L-band) دارند، باید مطمئن شوند که فرکانس‌های رادیویی مورد استفاده برای ارسال تصحیحات، دارای مجوزهای لازم از سازمان تنظیم مقررات و ارتباطات رادیویی (CRA) هستند. عدم رعایت این مقررات می‌تواند منجر به توقف عملیات یا ضبط تجهیزات شود. همچنین، در حوزه حقوقی، مدیران پروژه باید اطمینان حاصل کنند که داده‌های مکانی جمع‌آوری‌شده (مانند مختصات مرزهای ملک یا اطلاعات زیرساخت‌های حیاتی) مطابق با قوانین حریم خصوصی و محرمانگی داده‌ها ذخیره و مدیریت می‌شوند. در نهایت، آموزش پرسنل در خصوص محدودیت‌های فنی و قانونی استفاده از تجهیزات GPS Garmin، از جمله دوری از مناطق ممنوعه پرواز یا عکس‌برداری هوایی، یک جزء حیاتی از مدیریت ریسک در پروژه‌های صنعتی محسوب می‌شود و به حفظ پرستیژ و انطباق قانونی شرکت کمک شایانی می‌نماید.
